网分分屏系统

网分分屏系统,矩阵开关,分屏系统,多工位显示,单端口测试分屏显示,矩阵开关配合分屏系统，可分8屏和16屏。

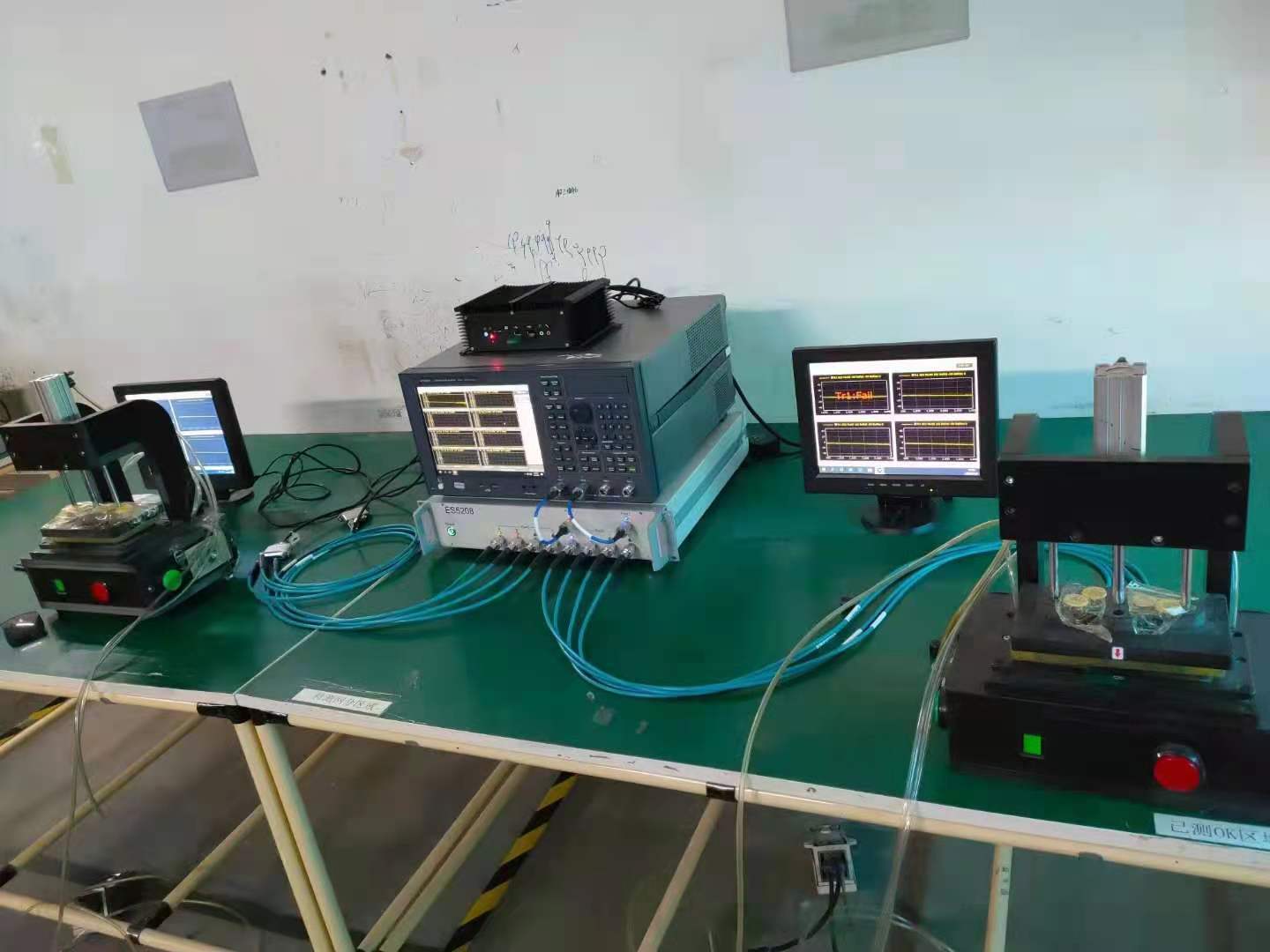

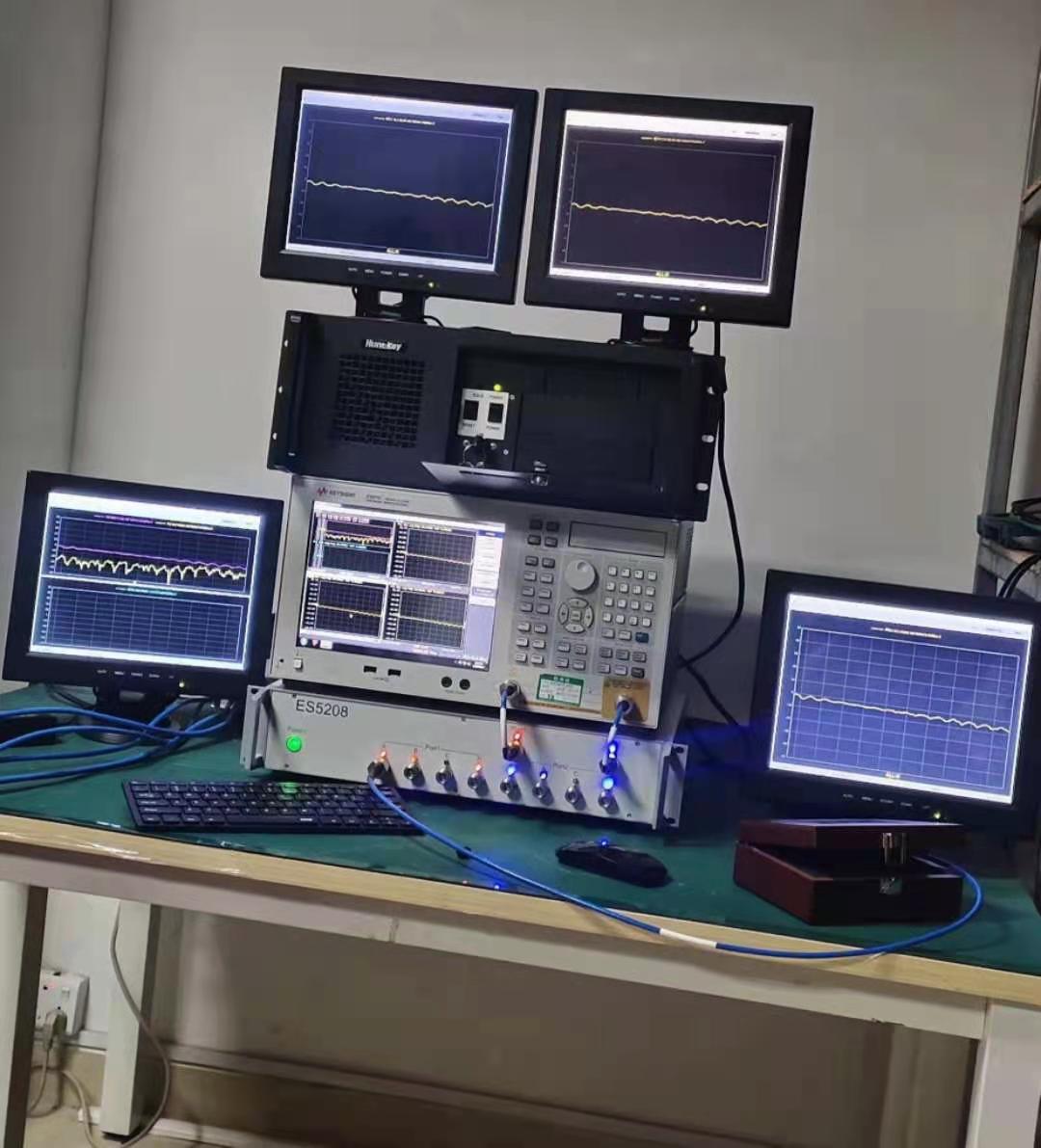

例8屏系统由一台两端口网络分析仪E5071B、一台8口矩阵开关、一台电脑、8分屏系统软件、8个显示器、8个测试治具组成。
功能简介：
1、矩阵开关端口扩展功能，把两端口网络分析仪扩展到8个端口。
2、分屏系统扩展功能。统能把每个通道测试的曲线扩展到不同显示器上，显视器上可独立显示测试者需要观测的曲线，测试结果PassFail，且互不干扰。
3、自动连续扫描功能。每个工位的测试曲线自动扫描，无需触发。
4、每个工位独立的统计功能，可以统计测试总数、Pass数量、Fail数量。
产品细明：

名称	数量
电脑主机	1
软件	1
键盘鼠标	1
USB连接线	2
网分矩阵连接射频线	2
矩阵开关（2转8）	1

名称	数量
两端口网分E5071B	1
网分到治具射频线	8
测试治具	8
显示器	8
显示器连接线HDMI接口	8

矩阵开关技术参数

序号	项目	指标
1	型号	ES5208
2	尺寸	90（高）450（宽）442（深）mm
3	开关类型	半矩阵开关
4	频率	400MHz~6GHz
5	插损	<3.7dB
6	注波	<1.6
7	隔离度	>80dB
8	端口阻抗	50Ω
9	端口类型	SMA母头
10	端口数量	2输入8输出
11	承受功率	<2w
12	开关时间	300ns
13	控制接口	USB
14	电源	220V交流电源
15	适用仪器	网络分析仪E5071C，E5071B
16	扫描速度	比仪器标准扫描速度仅多2ms，例如仪器扫描某个通道的标准时间为10ms，加上开关后扫描时间为12ms

网分分屏系统,矩阵开关,分屏系统,多工位显示,单端口测试分屏显示，具体可咨询：13048999929.
